Scannez-vous en 3D ou même une voiture avec le Creality RaptorX

Avez-vous déjà pensé que ce serait une bonne idée d'imprimer une version de vous-même en 3D ? Grâce au Creality RaptorX, je peux désormais me numériser et créer des versions mini (ou pleine grandeur) de moi-même avec une imprimante 3D, et je peux également numériser et imprimer ma voiture pour que mon mini fasse un tour cool.

Ceci est un article sponsorisé et a été rendu possible par Creality. Le contenu et les opinions réels sont les seuls points de vue de l'auteur, qui conserve son indépendance éditoriale même lorsqu'un article est sponsorisé.

Une puissance de numérisation impressionnante dans une seule main

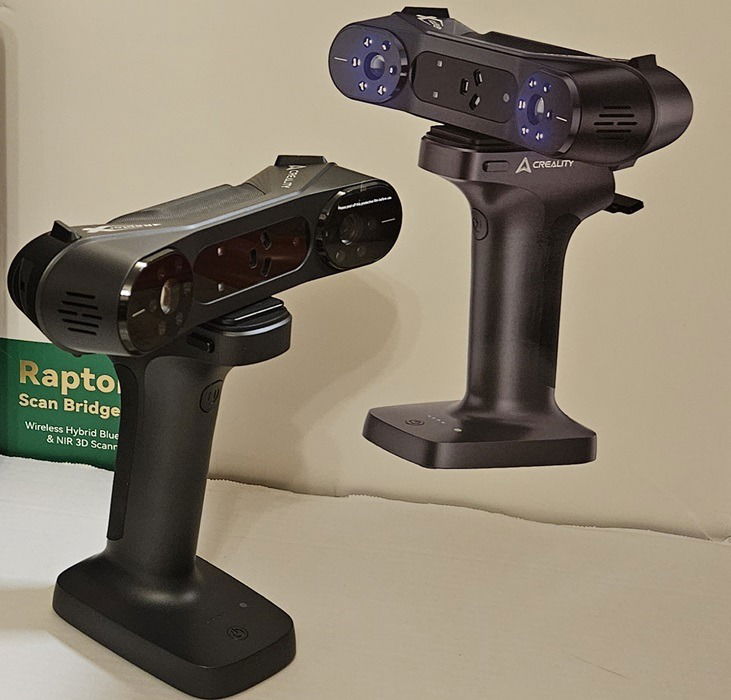

Quelque chose d'assez puissant pour créer une analyse très détaillée de sculptures, de figurines, de pièces automobiles, de personnes, etc. devrait être plutôt volumineux, n'est-ce pas ? J'ai été impressionné de découvrir que le Creality RaptorX est un appareil portable ne pesant que quelques kilos. Le scanner lui-même pèse environ une livre, tandis que la poignée pèse un peu plus.

En tant que premier scanner hybride sans fil au monde, je dispose de la puissance d'un laser bleu et d'un scanner NIR dans un seul appareil. Le laser bleu comporte 34 lignes croisées et sept lignes parallèles, ainsi qu'une lumière structurée NIR pour une fonctionnalité 3-en-1.

Ce qui est encore meilleur, c'est la précision. Étant donné que le scanner de Creality coûte environ un tiers de celui de la concurrence, je ne m'attendais pas à une précision volumétrique de 0,02 mm + 0,06 mm/m. De plus, je suis capable de numériser des objets allant de 5 à 4 000 mm.

Il n'est pas vraiment conçu pour les objets transparents, creux et réfléchissants, bien que vous puissiez utiliser un spray de numérisation sur les surfaces réfléchissantes pour le faire fonctionner correctement.

Étui bien protégé avec accessoires

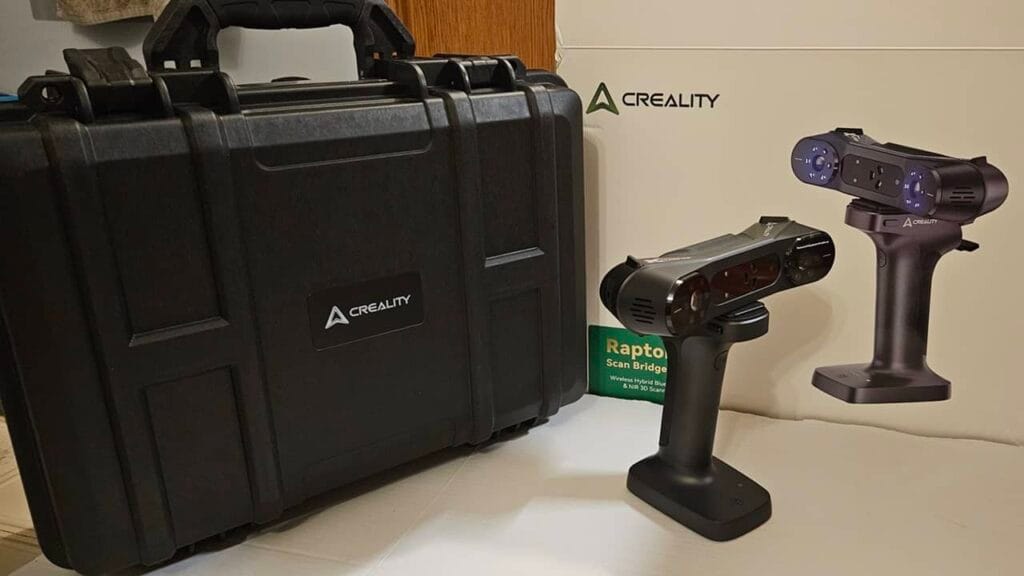

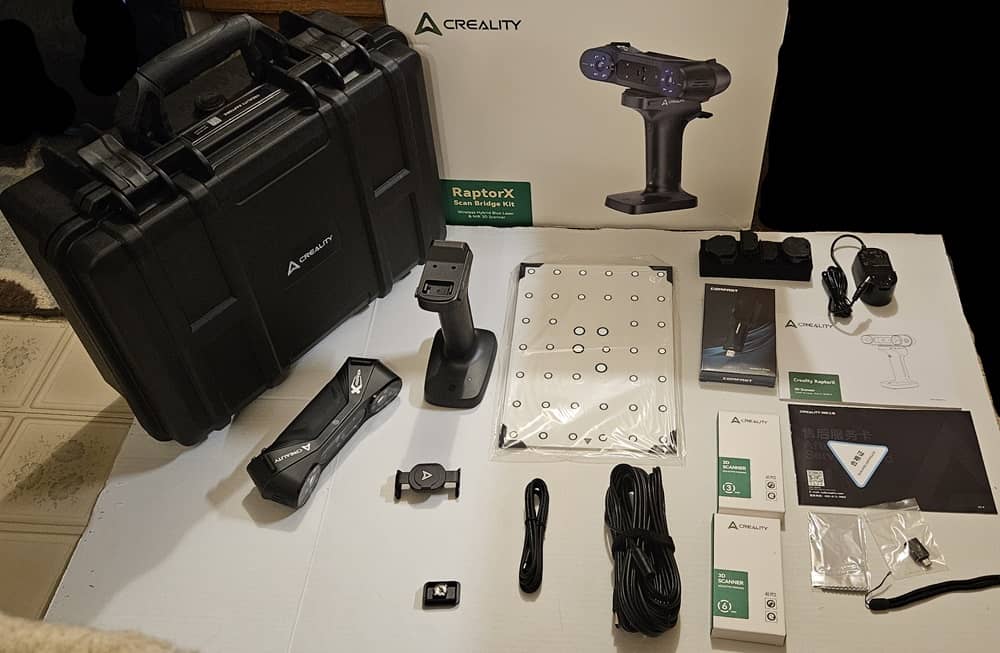

Immédiatement sorti de la boîte, j'ai été époustouflé de trouver tout soigneusement emballé dans un étui rigide. Chaque composant possède son propre compartiment, comprenant une section pour les marqueurs réfléchissants inclus (3 mm et 6 mm) et un dongle Wi-Fi 6, si votre appareil ne dispose pas déjà de la fonctionnalité Wi-Fi 6.

Le câble de chargement, le câble de numérisation filaire (si vous avez besoin d’une connexion filaire) et différentes fiches pour différents pays sont également inclus. J'aime aussi beaucoup le connecteur magnétique pour connecter votre téléphone au scanner Creality RaptorX. Faites-moi confiance quand je dis que ça tient bien.

Numérisation rapide mais précise

Je m'attendais à ce que la numérisation prenne un certain temps pour atteindre un haut niveau de précision. Heureusement, j'avais tort. Avec les lignes croisées laser bleues, le Creality RaptorX peut numériser jusqu'à 1,02 million de points par seconde. Si vous utilisez le balayage NIR, il est un peu plus lent et légèrement moins précis, mais lors de mes tests, je n'ai pas vu beaucoup de différence.

Pour de meilleurs résultats, Creality recommande :

• 34 lignes laser croisées – objets de taille moyenne à grande, allant de 100 mm à 4 000 mm (marqueurs requis)
• 7 lignes laser parallèles – objets petits à moyens, allant de 5 mm à 200 mm (marqueurs requis), numérisation HD partielle pour des détails encore plus fins
• Numérisation NIR – idéale pour une numérisation sans marque jusqu'à 30 ips, comme les formes géométriques (plus efficace, mais parfois moins détaillée)

Bien que vous n'ayez pas besoin de choisir la numérisation couleur, elle est entièrement prise en charge dans les trois modes.

Évidemment, le temps de numérisation exact varie en fonction de l'objet, de l'éclairage environnant (j'ai trouvé qu'une lumière moyenne fonctionnait mieux) et du niveau de détail de l'objet. Pour scanner une planteuse de camion, il fallait environ une à deux minutes en utilisant le balayage NIR. Pour scanner une porte d’armoire avec des lasers et des marqueurs à lumière bleue, cela prenait à peu près le même temps.

Configuration

Les instructions de Creality pour configurer le scanner lui-même, connecter le téléphone et installer le logiciel étaient assez claires.

Après cela, j'étais seul. Même le wiki auquel j'ai été envoyé n'était pas très détaillé sur le fonctionnement des différents modes de numérisation, la taille d'objet recommandée pour chaque mode ou même le fonctionnement du logiciel Creality Scan.

Heureusement, une fois que j'ai trouvé l'application mobile Creality Scan, elle contenait plusieurs pages de didacticiels pour m'aider à démarrer. Sinon, je n'aurais rien compris sans regarder pas mal de vidéos YouTube.

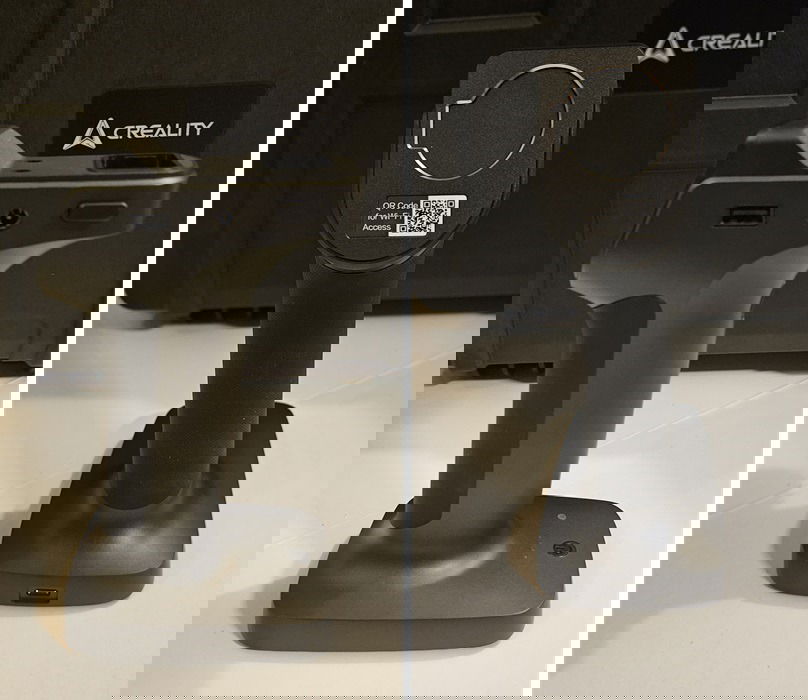

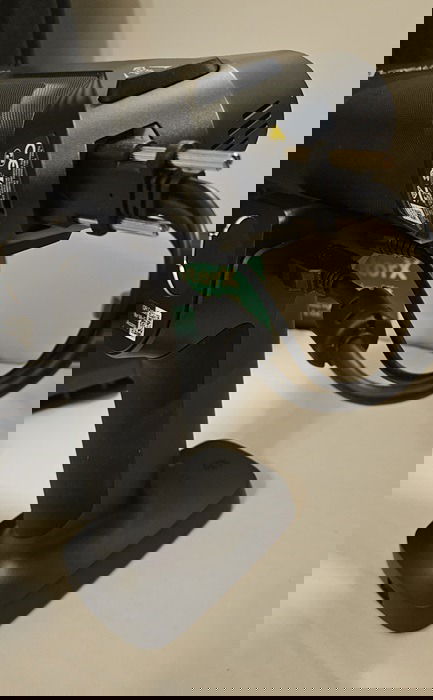

Le scanner se fixe facilement à la poignée, qui comportent toutes deux des boutons pour démarrer, mettre en pause et terminer une numérisation. C'était bien que le scanner soit chargé à environ 75 % à l'arrivée afin que je puisse commencer immédiatement. Lors de mon examen, j’ai constaté qu’une charge durait environ trois à quatre heures et qu’il fallait environ 1,5 heure pour recharger le scanner.

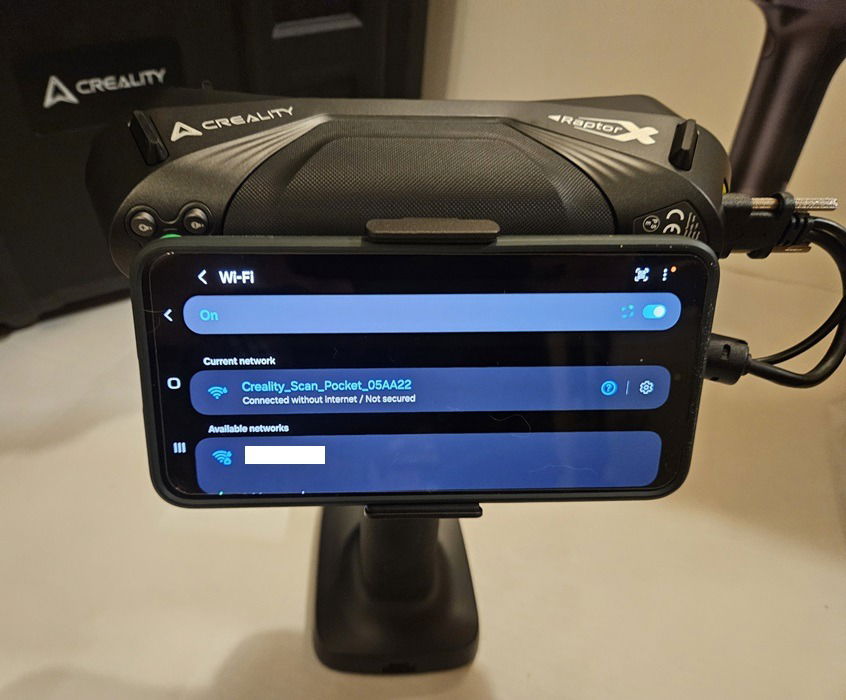

Une fixation magnétique pour téléphone me permet de connecter mon téléphone à l'arrière du scanner. Cela pour deux raisons : je peux me connecter au réseau Wi-Fi de l'appareil et numériser directement sur mon téléphone. Si j'utilise le logiciel de bureau, je peux également visualiser l'analyse en temps réel sur mon téléphone.

Numérisation d'objets avec Creality RaptorX

Sans instructions, mon premier test s’est horriblement déroulé. Tout d’abord, j’ai découvert que mon ordinateur portable n’était pas assez puissant pour gérer le logiciel. Il ne m'a pas informé, même si le logiciel a effectué une analyse des performances, a déclaré que tout allait bien et a continué à me signaler des erreurs d'analyse ayant échoué. Assurez-vous que votre PC est compatible avant d'acheter.

Avance rapide vers un autre PC avec un peu plus de punch, et j'ai enfin pu voir de quoi ce scanner pratique était capable.

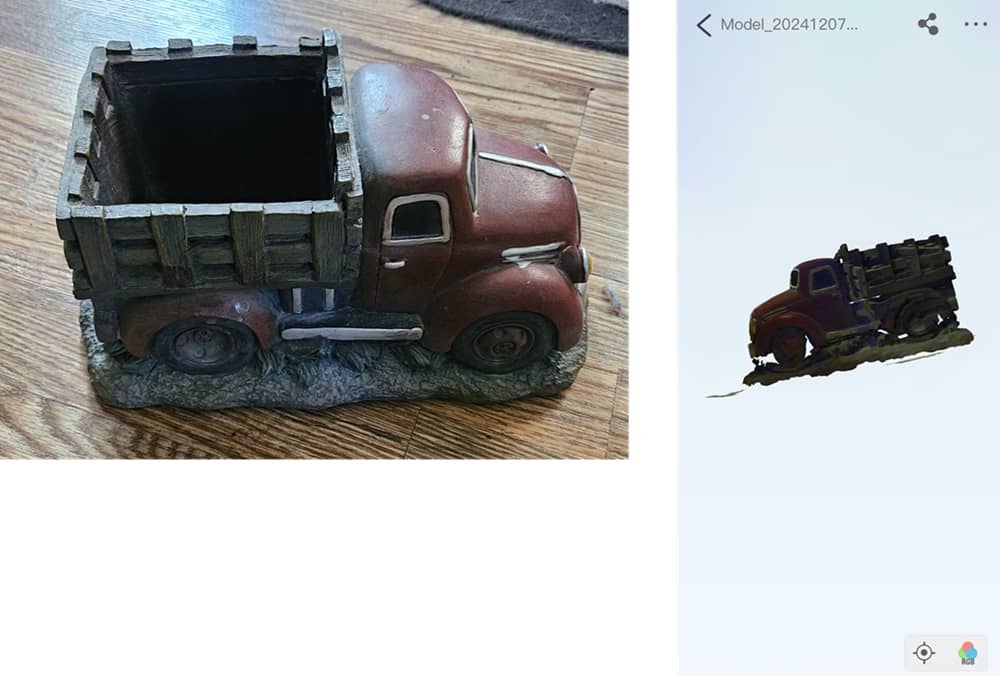

J'ai commencé avec une planteuse sur camion : petite, mais détaillée. J'ai opté pour le balayage NIR, car il s'agissait d'une forme géométrique plus petite. Je n'ai jamais utilisé de scanner 3D auparavant, mais je n'ai perdu le suivi que quelques fois. J'ai utilisé l'application mobile pour ce premier test, et elle m'a conseillé quand je devais me rapprocher ou m'éloigner.

Si l'objet devenait vert, le scan se déroulait bien. S'il devenait rouge, je devais ajuster ma position. C'était aussi simple que cela. Lorsqu'il semblait terminé, j'ai terminé l'analyse et suis passé à la phase de traitement. Quelques clics plus tard, et mon modèle 3D était prêt à être utilisé avec un logiciel d'impression 3D.

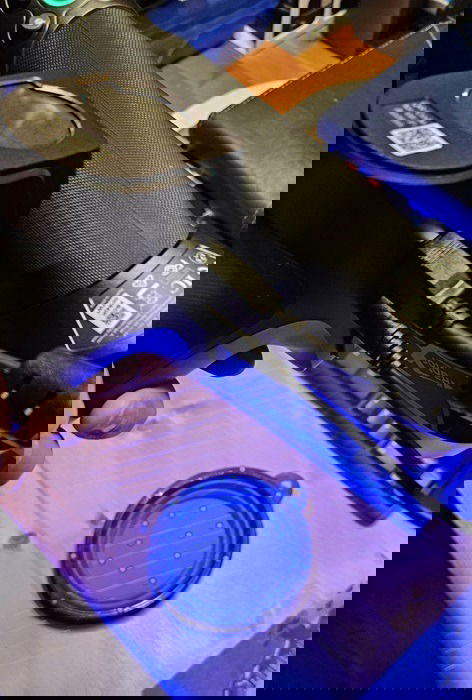

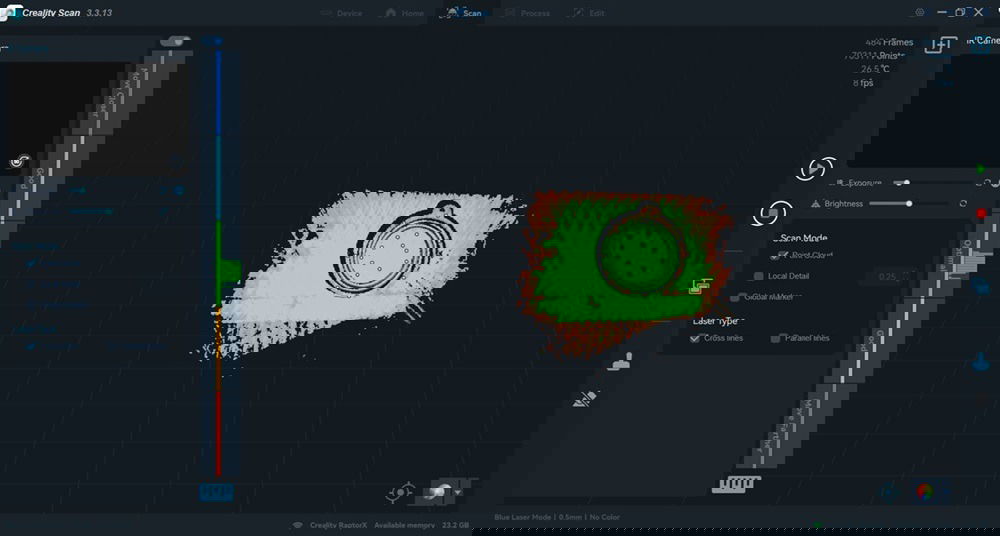

Ensuite, j’ai essayé un bol plus petit, qui était en grande partie plat. Je voulais tester les lasers à lumière bleue sur de petits objets. J'ai dû y mettre plusieurs points réfléchissants de 3 mm, car c'est une surface plus plate. Cette fois, j'ai utilisé le logiciel PC. J'ai aimé le guide qui vous montre si vous êtes dans la position optimale ou non. Il a fallu environ une minute pour obtenir une analyse détaillée, même si je pense que cela aurait pu être plus rapide avec un meilleur éclairage.

Encore une fois, la phase de traitement m'a permis de passer du scan au modèle. Des modes de traitement automatique et manuel sont disponibles, mais je suis resté avec automatique, qui semble bien fonctionner.

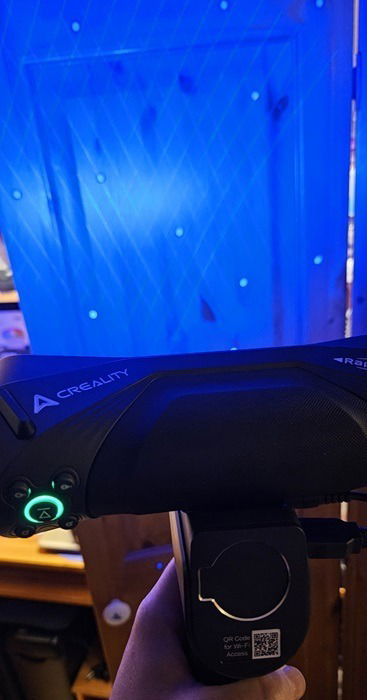

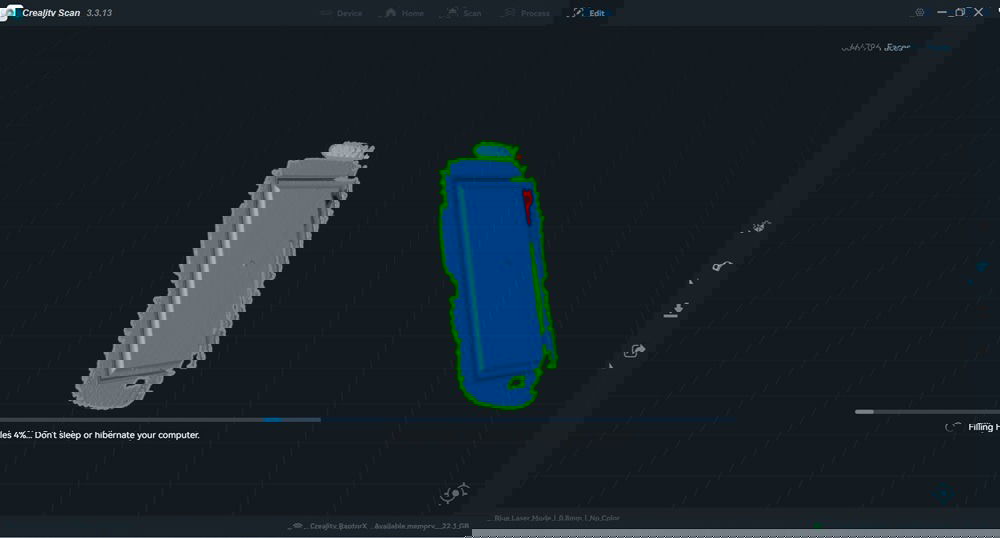

Mon prochain scan était une porte d'armoire plus grande utilisant les points réfléchissants de 6 mm et les lignes croisées. J'ai continué à perdre le suivi pour une raison quelconque, mais c'était une zone plus sombre, donc cela pourrait être le problème. Ce qui est bien, c'est que pendant la phase de traitement, j'ai découvert les outils d'édition pour combler les trous, recadrer les zones dont je n'avais pas besoin, etc. Et tout cela était très convivial. Les 34 lignes laser croisées ont fait un excellent travail en captant les détails de la porte, même dans une lumière plus sombre.

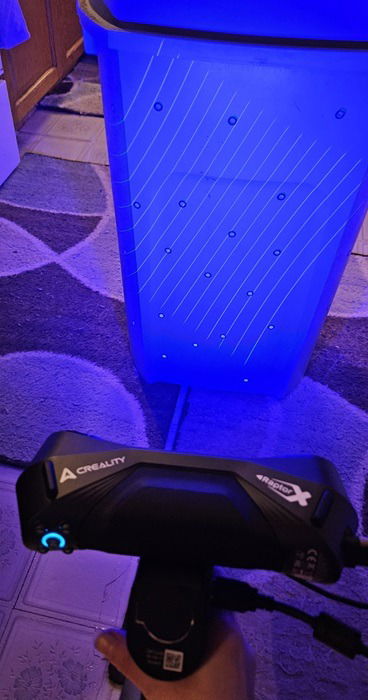

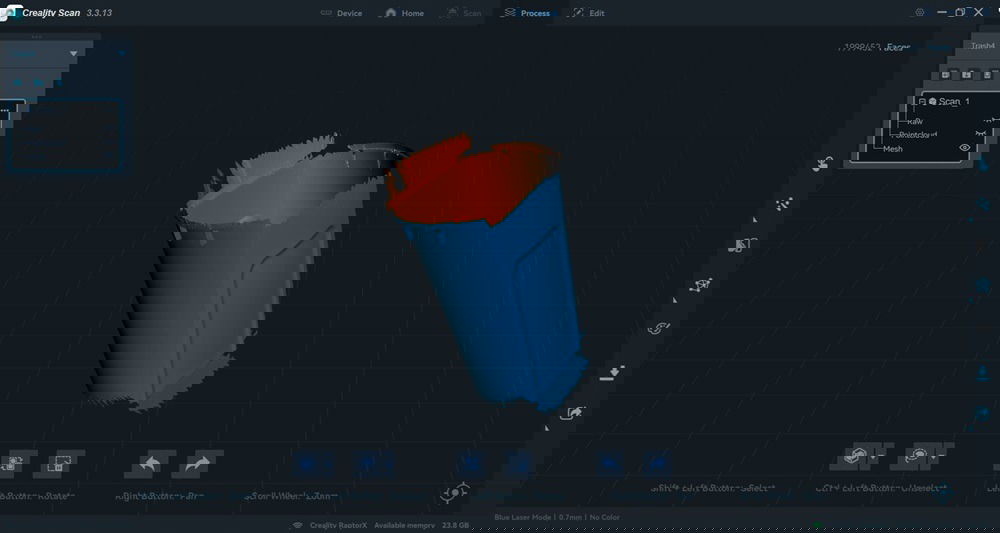

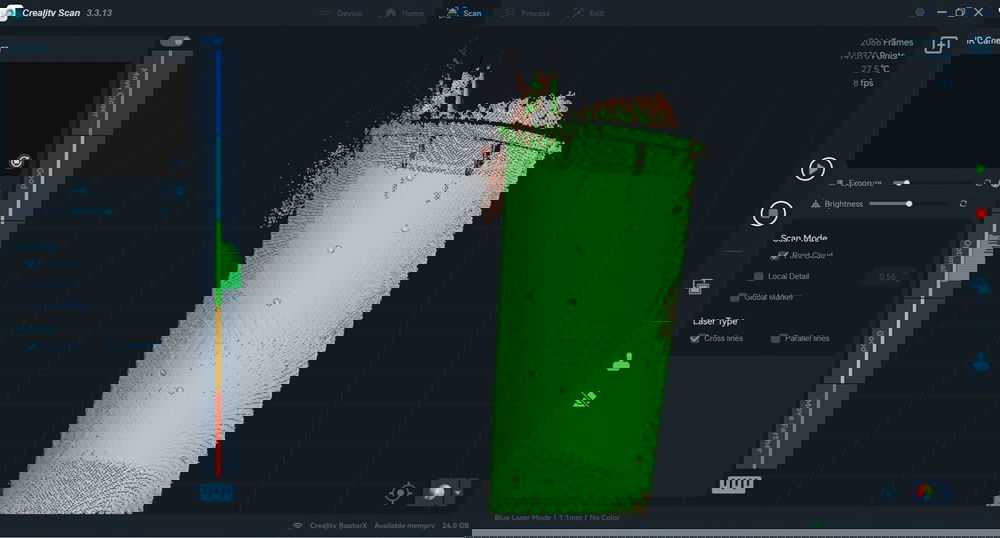

Pour tester davantage le fonctionnement du balayage de la lumière bleue avec le laser à 34 lignes croisées, j'ai également scanné une poubelle plus grande. Je l'ai d'abord essayé avec l'application mobile, mais après avoir contacté Creality, on m'a dit que ce mode prenait trop de mémoire et que les téléphones ne pouvaient pas le prendre en charge. Cependant, la prise en charge du mode laser 7 lignes arrivera dès janvier.

Une fois que je suis passé à l’application de bureau, il a fallu environ 10 minutes pour numériser complètement. Je ne sais pas si le temps supplémentaire était dû au fait que je n'avais pas assez de points (j'en avais au moins 80) ou parce qu'il perdait aléatoirement le suivi de chaque côté, mais une fois terminé, j'ai été impressionné par la précision. résultats.

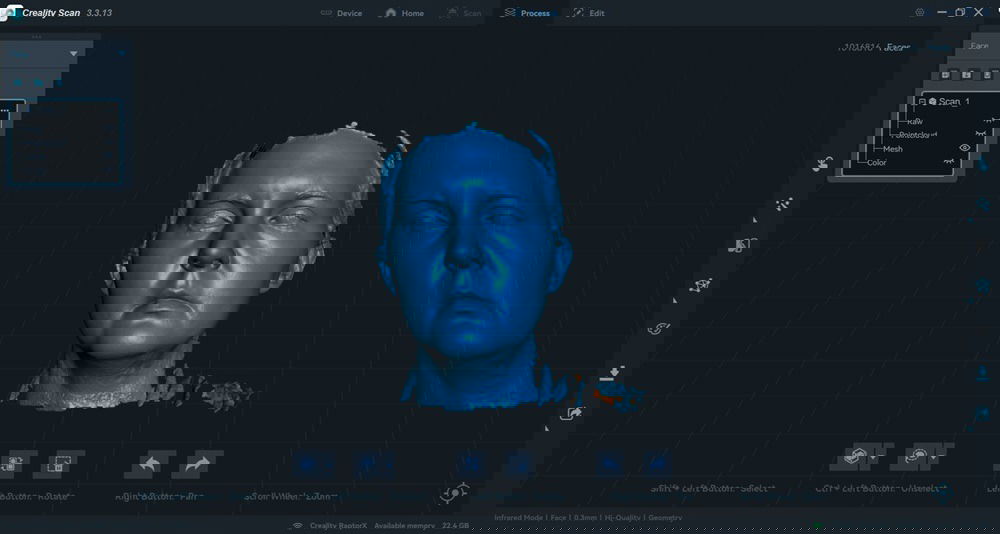

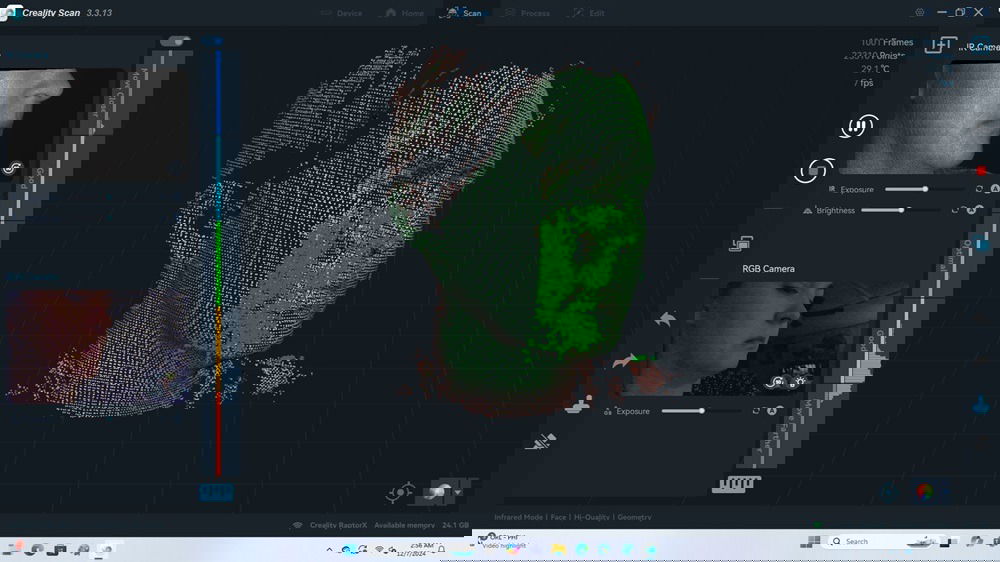

Finalement, j'ai scanné ma tête. Faire un scanner corporel complet par moi-même n'allait tout simplement pas fonctionner, alors je suis resté fidèle à mon visage. J'ai utilisé le balayage NIR pour cela. Les détails étaient incroyables, même si j'aurais pu vivre heureux avec quelques détails et rides en moins.

Possibilités illimitées

Je ne peux même pas commencer à imaginer combien de choses je pourrais numériser et imprimer grâce au Creality RaptorX. Il est pratique et compact, mais fonctionne toujours avec des objets plus gros. Il est parfait pour les pièces automobiles, les œuvres d'art, les statues, les modèles de carrosserie, les pièces de machines et bien plus encore.

Il faut des essais et des erreurs pour comprendre les choses. De meilleures instructions prêtes à l'emploi auraient été utiles. Je recommande de sauter sur YouTube pour avoir une bonne base. Ensuite, entraînez-vous simplement avec divers objets pour savoir quels paramètres fonctionnent le mieux pour différents éléments.

Procurez-vous le Creality RaptorX aujourd'hui pour seulement 4 599 $. Il est également actuellement en vente au prix de 3 299 $. Même si cela peut sembler cher, gardez à l’esprit que des scanners similaires coûtent plus de 15 000 $, il s’agit donc en fait d’une bonne affaire.
